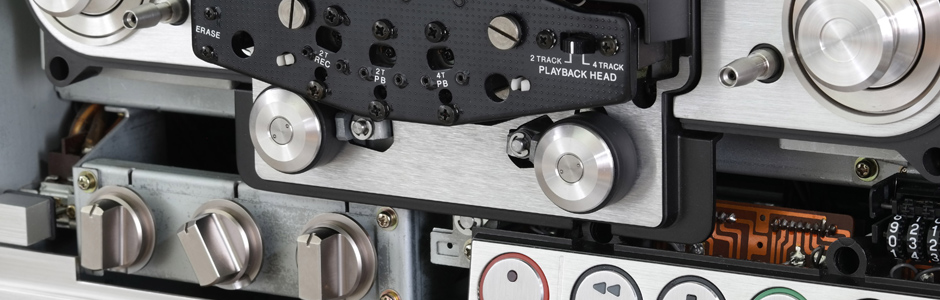

Инструкции по калибровке магнитофона


В этом разделе мы собрали информацию о методах и процедурах электрической регулировки, которые могут помочь Вам настроить и откалибровать Ваш магнитофон. Мы исходим из того, что Вы обладаете определенным уровнем компетентности и следуете инструкциям по обслуживанию соответствующего производителя.

Необходимые измерительные приборы и инструменты:
- Вольтметр переменного тока (частотный диапазон по возможности до макс. 20 кГц).
- Генератор звуковых частот (также в виде программного обеспечения для ПК)
- Частотомер
- Дроссель размагничивания головки
- Двухканальный осциллограф
- Чистящий тампон и 91% спирт
- Лента для юстировки азимута, тестовая лента для проверки скорости и флаттера, лента для калибровки уровня, многочастотная калибровочная лента
- Пустая лента

Дополнительное оборудование:
- анализа́тор дисторсии
- анализа́тор спе́ктра
- генератор розового и белого шума
- Вау и Флаттер метр



Подготовка

Убедитесь, что механика работает правильно. Только при правильной транспортировке ленты можно регулировать воспроизведение и запись. Головка записи и воспроизведения, прижимной ролик и ведущий вал, а также все лентоведущие элементы должны быть очищены и размагничены во избежание повреждения и удаления тестовой ленты.

Этапы калибровки должны выполняться в следующем порядке:



1. Настройки воспроизведения

1.1. Скорость движения ленты

Для измерения и регулировки скорости ленты мы рекомендуем соответствующие Ленты для измерения скорости и детонации из нашего интернет-магазина.

Примечание: Воспроизводимая частота в определенной степени зависит от натяжения ленты или контактного давления на головку воспроизведения. Это означает, что даже при правильной скорости движения ленты может быть измерена частота, немного отличающаяся от заданного значения.

1.2. Настройка уровня усилителя воспроизведения

Для того, чтобы выбрать правильную ленту уровня калибровки для магнитофона, необходимо выяснить, какой магнитный поток (нВб/м) был определен производителем в качестве опорного величины (0 дБ) для Вашего магнитофона. Пожалуйста, обратитесь к руководству по обслуживанию.

Предположим, что производитель определил магнитный поток 250 нВб/м в качестве опорного значения. Обычно в руководстве по обслуживанию тогда говорится: "250 нВтб/м = 0 дБ". При скорости 19 см/с (7,5 ips) для регулировки уровня подойдет Лента для калибровки уровня, ¼", 7,5 ips (19,05 см/с), 1000 Гц, 250 нВб/м (DIN), 3 мин., Артикул 76363. Настройте усилитель воспроизведения на показания VU-метра, равные 0 - они всегда измеряются под нагрузкой. Значение линейного сопротивления (подключаемого параллельно выходу или милливольтметру) указано в руководстве по обслуживанию. У некоторых аппаратов STUDER оно составляет 600 Ом, у других магнитофонов, например, SONY - 100 кОм.

Если в Вашем магнитофоне предусмотрена возможность регулировки уровня воспроизведения для каждой скорости ленты отдельно, то повторите процедуру с соответствующим лента для калибровки уровня.

Примечание: Если, например, Вы хотите настроить магнитофон, в котором 320 нВб/м определяется как 0 дБ с лентой 250 нВб/м, VU-метр должен показывать -2,14 дБ. Здесь Вы можете легко понять ситуацию: Конвертер для аудиотехники.

Очень практичную калибровочную многоуровневую ленту со всеми распространенными уровнями ANSI и DIN можно найти здесь: Калибровочная многоуровневая лента, ¼", 7,5 ips (19,05 см/с), 3 уровня ANSI и 3 уровня DIN, 10 мин., Артикул 76389.

1.3. Настройка VU-метра

Процедура описана в соответствующей инструкции по обслуживанию.

1.4. Установка и контроль угла зазора воспроизводящей головки (угла наклона головки)

МОНО магнитофоны
Переключите магнитофон на самую высокую скорость записи. Запустите соответствующую ленту для выравнивания азимута. Подключите милливольтметр к выходу. Измените положение зазора головки воспроизведения во время воспроизведения до тех пор, пока не будет достигнуто максимальное выходное напряжениеи в то же время колебания уровня будут минимальными.

СТЕРЕО магнитофоны
Подключите левый канал магнитофона к вертикальному отклонению, а правый канал - к горизонтальному отклонению осциллографа и включите режим X-Y. Запустите соответствующую ленту для юстировки азимута. При скорости 38 см/с (15 ips) мы рекомендуем Лента для юстировки азимута, ¼″, 15 ips (38,1 см/с), 1 кГц 10 кГц 16 кГц, 6 мин., Артикул 76564.

Воспроизводящая головка должна быть настроена таким образом, чтобы на всех частотах возникала диагональная линия, наклоненная на 45° снизу вверх слева направо.

Примечание: Отклонения азимута при воспроизведении или комбинации записи и воспроизведения все больше приводят к фазовым ошибкам по мере уменьшения длины волны (на более высоких частотах) - линия становится эллипсом, который превращается в круг при разности фаз 90°. Это приводит к потерям уровня, величина которых может быть определена очень точно: Расчет потери перекоса.

В зависимости от типа используемой референтной ленты возможны незначительные отклонения между различными скоростями. В этом случае окончательную настройку азимута следует выполнять с предпочтительной скоростью движения ленты.

Катушки с одинаковым и максимально возможным внутренним сердечником должны использоваться для всех настроек азимута.

Ниже Вы можете увидеть рисунок Лиссажу (осциллограф в режиме X-Y) во время воспроизведения Лента для юстировки азимута, ¼″, 15 ips (38,1 см/с), 1 кГц 10 кГц 16 кГц, 6 мин., Артикул 76564.


Azimuth Alignment Tape, ¼", 15 ips (38,1 cm/s)



1.5. Установка и контроль амплитудно-частотных характеристик каналов воспроизведения

Для этого используйте соответствующие многочастотные калибровочные ленты из нашего ассортимента.

Эффект пограничного поля: При воспроизведении тестовой ленты Фул трек с шириной дорожки 1 мм или 2 мм, как в магнитофонах с двух и четырёх дорожечной головкой, будет подъём на низких частотах из-за боковой интерференции в магнитной системе воспроизводящей головки. Это может быть скорректировано соответствующими значениями пограничного поля. Значения коррекции доступны по запросу вместе с заказанной тестовой лентой. Для регулировки магнитофонов с записью во всю ширину ленты значения коррекции не требуются.



2. Настройки записи

2.1 Настройка уровня усилителя записи (предварительная балансировка)

Процедура описана в соответствующей инструкции по обслуживанию.

2.2. Контроль частоты осциллятора

Вставьте новую пустую ленту и начните запись. Измерьте частоту осциллятора в соответствующей точке измерения в соответствии с руководством по обслуживанию. Если частота выходит за пределы допустимых значений, необходимо заново отрегулировать осциллятор.

2.3. Установка и контроль угла зазора записывающей головки (угла наклона головки)

МОНО магнитофоны
Переключите магнитофон на самую высокую скорость ленты и подключите к входу генератор звуковой частоты. Установите уровень примерно на 10 дБ ниже опорного уровня и частоту 10 кГц.

Подключите милливольтметр к выходу. Вставьте новую пустую ленту и начните запись. Настройте записывающую головку на максимальный выходной уровень.

СТЕРЕО магнитофоны
Переключите магнитофон на самую высокую скорость ленты и подключите параллельно к двум входам генератор звуковой частоты. Установите уровень примерно на 10 дБ ниже опорного уровня и частоту 10 кГц.

Вставьте новую пустую ленту и начните запись.

Подключите левый канал магнитофона к вертикальному отклонению, а правый канал - к горизонтальному отклонению осциллографа и выровняйте уровни сигналов слева и справа. Включите режим X-Y. Настройте записывающую головку так, чтобы можно было наблюдать диагональную линию, наклоненную на 45° вправо.

Повторите настройку для частоты 16 кГц.

Важное замечание: Физический и "электрический" зазор записывающей головки находятся не в одном и том же положении; смещение зависит от силы тока предварительного намагничивания. Поэтому после окончательной настройки предварительного намагничивания необходимо снова выполнить настройку азимута.

2.4. Предварительное намагничивание

Настройка предварительного намагничивания является компромиссом между следующими параметрами: степень дисторсии, частотная характеристика, шум модуляции и уровень модуляции.

При этой настройке ток подмагничивания увеличивается выше максимума чувствительности соответствующего диапазона до тех пор, пока выходное напряжение не превысит свой максимум и не снизится на определенную величину.

Подайте на вход сигнал 10 кГц на 20 дБ ниже опорного уровня. Вставьте чистую ленту и начните запись.

Сначала установите триммер регулировки подмагничивания (биаса) до упора влево и медленно поворачивайте его по часовой стрелке от левого упора до тех пор, пока выходной сигнал не достигнет максимума во время записи. Запомните это значение и поворачивайте регулировочный триммер дальше по часовой стрелке (ток подмагничивания увеличивается) до тех пор, пока выходное напряжение не уменьшится на величину, рекомендованную производителем ленты. Это можно найти в технических характеристиках ленты.

Важное замечание: Установите примерно одинаковые значения параметров предварительного намагничивания для всех каналов.

2.5. Проверка и повторная настройка уровня записи

Следуйте процедуре, описанной в соответствующей инструкции по обслуживанию.
Если было необходимо значительно изменить наклон зазора головки, то необходимо повторить настройку уровня записи!

2.6. Настройка и контроль амплитудно-частотных характеристик каналов записи

Обратитесь к процедуре в соответствующей инструкции по обслуживанию.

Примечание: Во многих бытовых магнитофонах и большинстве кассетных дек настройка усиления высоких частот в усилителе записи фиксирована производителем. Изменение или точная настройка высоких частот с помощью триммерного потенциометра невозможна. В этом случае частотная характеристика настраивается с помощью предварительного подмагничивания (bias). Большинство инструкций рекомендуют устанавливать низкий тон (обычно 400 Гц) и высокий тон (обычно 10 кГц) на один и тот же уровень во время записи - всегда на -20 дБ. Это позволяет максимально сгладить частотную характеристику - даже если коэффициент искажений не будет всегда достигать своего оптимума.



Дальнейшие испытания и настройки

Если у Вас есть анализа́тор дисторсии, то Вы можете установить дисторсию на минимума с помощью измерителя Вау и Флаттер Вы можете установить сервосистему на минимальный уровень Вау и Флаттер.

Для этого мы рекомендуем программное обеспечение Wow & Flutter Meter wfgui версии 3.0 в связи с нашими Испытательная лента для вау и детонации, ¼", 15 ips (38,1 см/с), 40 Гц и 3150 Гц при -40 дБ / 0 дБ, 3 мин., Артикул 76406.


Wow & Flutter Test Tape, ¼", 15 ips (38,1 cm/s)



Общая информация

Храните тестовые ленты в сухом и прохладном месте - предпочтительно при температуре от 19 до 23 °C и относительной влажности 50 %, вдали от сильных магнитных полей. Обратите внимание, что тестовые ленты изнашиваются при частом использовании и со временем теряют свою точность.
